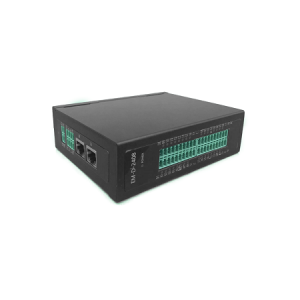

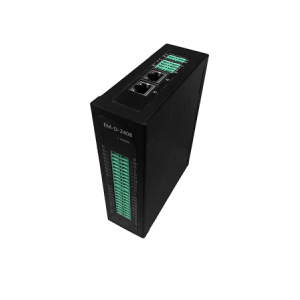

EM系列模块是集数字量I/O、模拟量输入输出、温度采集、EtherCAT总线于一体的工业化总线模块产品，适配于西门子、倍福、三菱、欧姆龙等绝大多数PLC主站，组态简单，响应速度快，稳定可靠，支持定制开发。
本产品模块备多种类型输入输出型号。产品尺寸132.3*108.3*40mm，防护等级IP20，卡规式安装，占用空间小，接线端子可插拔，配线方便，广泛适用于数控机床、印刷机、生产线等场所。
模块型号：
EM-D-2408P
EM-A-0800I
EM-A-0004I
EM-T-080402N
EM-A-0800V
EM-A-0004V
接口参数
|
总线协议 |
EtherCAT |
|
I/O站数量 |
— |
|
数据传输介质 |
Ethernet CAT5电缆 |
|
连接方式 |
2*RJ45 |
|
EtherCAT接口 |
IN(X1), OUT(X2) |
|
传输速率 |
100Mb/S |
|
传输距离 |
100m(站站距离） |
|
电气隔离 |
有 |
技术参数
|
额定电压 |
24VDC（18～36VDC） |
|
额定电流消耗 |
50mA |
|
重量 |
350g |
|
尺寸 |
132.3*108.3*40mm |
|
防护等级 |
IP20 |
|
工作温度 |
-40～85℃ |
|
存储温度 |
-40～85℃ |
|
相对湿度 |
≤95%RH，无凝露 |
|
安装方式 |
卡规式 |
产品：数字量输入、输出模块
型号：EM-D-2408P
|
产品名称 |
技术参数 |
|
|
数字量输入 |
输入点数 |
24 |
|
输入电压 |
24VDC |
|
|
允许范围 |
0～30VDC |
|
|
输入逻辑1信号 |
10～30VDC |
|
|
输入逻辑0信号 |
≤1VDC |
|
|
输入电流典型值 |
7mA（24VDC） |
|
|
隔离方式 |
光耦隔离 |
|
|
数字量输出 |
额定电压 |
24VDC（±20%） |
|
输出点数 |
8 |
|
|
信号类型 |
PNP |
|
|
负载类型 |
阻/感性负载、灯负载 |
|
|
单通道额定电流 |
Max：500mA |
|
|
端口防护 |
过压、过流保护 |
|
|
通道指示灯 |
红色LED |
|
产品： 4～20mA输入模块
型号：EM-A-0800I
|
产品名称 |
技术参数 |
|
|
4～20mA 模拟量输入 |
输入点数 |
8 |
|
输出点数 |
0 |
|
|
信号电压/电流 |
4～20mA |
|
|
分辨率 |
16位 |
|
|
转换时间 |
1ms |
|
|
精度 |
±0.1% |
|
|
输入阻抗 |
200Ω |
|
产品：4～20mA输出模块
型号：EM-A-0004I
|
产品名称 |
技术参数 |
|
|
4～20mA 模拟量输出
|
输出点数 |
4 |
|
信号电压/电流 |
4～20mA |
|
|
分辨率 |
16位 |
|
|
转换时间 |
1ms |
|
|
精度 |
±0.1% |
|
|
负载能力 |
<500Ω |
|
产品：PT100输入、数字量输入、输出模块
型号：EM-T-080402N
|
产品名称 |
技术参数 |
|
|
RT100输入
|
输入点数 |
8 |
|
连接方式 |
2或3线制（默认：3线制） |
|
|
传感器类型 |
PT100 |
|
|
温度范围 |
-40～200℃ |
|
|
转换时间 |
1ms |
|
|
分辨率 |
0.1℃/数位 |
|
|
精度 |
±1℃ |
|
|
数字量输入
|
输入点数 |
4 |
|
输入电压 |
24VDC |
|
|
允许范围 |
0～30VDC |
|
|
输入逻辑1信号 |
10～30VDC |
|
|
输入逻辑0信号 |
≤1VDC |
|
|
输入电流典型值 |
7mA（24VDC） |
|
|
隔离方式 |
光耦隔离 |
|
|
数字量输出
|
额定电压 |
24VDC（±20%） |
|
输出点数 |
2 |
|
|
信号类型 |
NPN |
|
|
负载类型 |
阻/感性负载、灯负载 |
|
|
单通道额定电流 |
Max：500mA |
|
|
端口防护 |
过压、过流保护 |
|
|
通道指示灯 |
红色LED |
|
产品：0～10V输入模块
型号：EM-A-0800V
|
产品名称 |
技术参数 |
|
|
0～10V 模拟量输入 |
输入点数 |
8 |
|
信号电压/电流 |
0～10V |
|
|
分辨率 |
16位 |
|
|
转换时间 |
1ms |
|
|
精度 |
±0.1% |
|
|
输入阻抗 |
＞2KΩ |
|
产品：0～10V 输出模块
型号：EM-A-0004V
|
产品名称 |
技术参数 |
|
|
0～10V 模拟量输出 |
输出点数 |
4 |
|
信号电压/电流 |
0～10V |
|
|
分辨率 |
16位 |
|
|
转换时间 |
1ms |
|
|
精度 |
±0.1% |
|
|
负载能力 |
>2KΩ |
|
